L’échangeur de chaleur à plaques et calandre de thermowave constitue une solution thermique hybride de haute technicité, fusionnant les avantages des échangeurs à plaques et des appareils à tubes. Au cœur de ce système, un faisceau de plaques circulaires entièrement soudées remplace les tubes traditionnels, offrant un coefficient de transfert thermique nettement supérieur pour un encombrement réduit. En éliminant l’usage de joints d’étanchéité au profit d’une structure monobloc soudée au laser, cet équipement garantit une intégrité totale contre les fuites, même sous des pressions de service élevées et des chocs thermiques répétés.
Les échangeurs de chaleur à plaques et calandre conviennent à divers domaines industriels et présentent des avantages tels que l’efficacité, la sécurité et la compacité. Ils peuvent être personnalisés en fonction des conditions de traitement spécifiques du client et sont résistants aux températures élevées, à la pression élevée et à la corrosion.

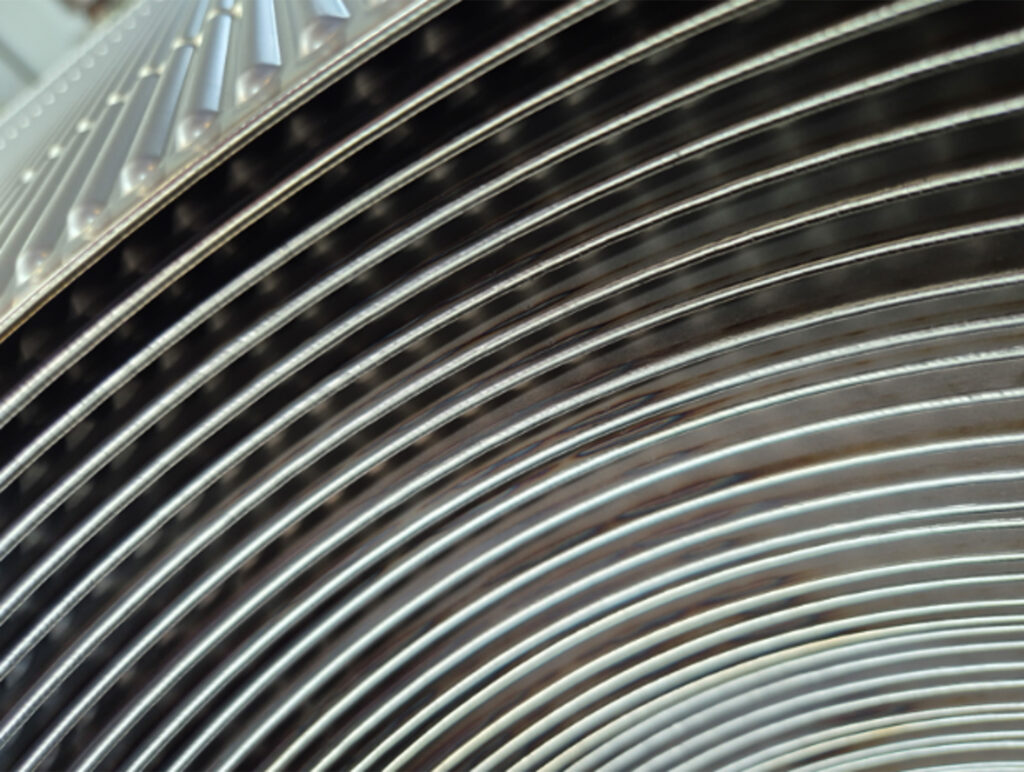

La plaque ondulée génère de fortes turbulences dans le fluide et son efficacité de transfert de chaleur est beaucoup plus élevée que celle des échangeurs de chaleur traditionnels à calandre et à tube. La taille des échangeurs de chaleur à plaques ayant la même performance de transfert de chaleur est beaucoup plus petite. La plaque ondulée présente une surface ondulée régulière et différents angles d’ondulation, qui peuvent être ajustés pour obtenir une adéquation parfaite entre le transfert de chaleur et la perte de charge.
La calandre cylindrique la plus stable est mieux adaptée aux conditions de haute température et de haute pression, et peut résister à des impacts de température et de pression importants. Le fluide des deux côtés peut être distribué à travers une plaque de guidage pour un passage unique ou un passage multiple, et le nombre de passages des deux côtés peut être défini séparément en fonction des conditions de travail.
Tous nos produits répondent à vos besoins spécifiques.

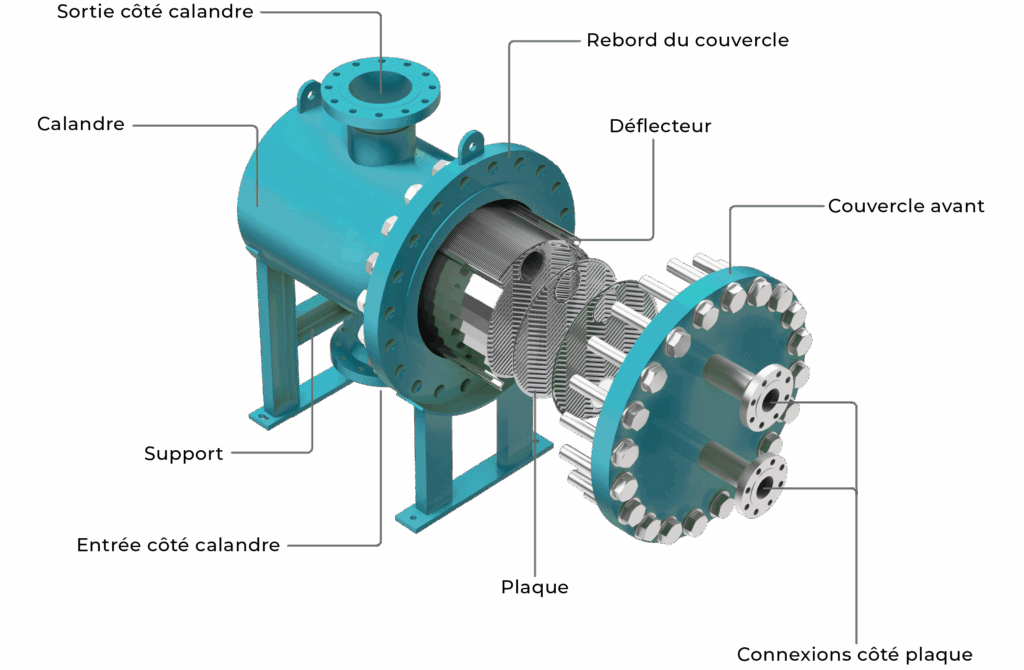

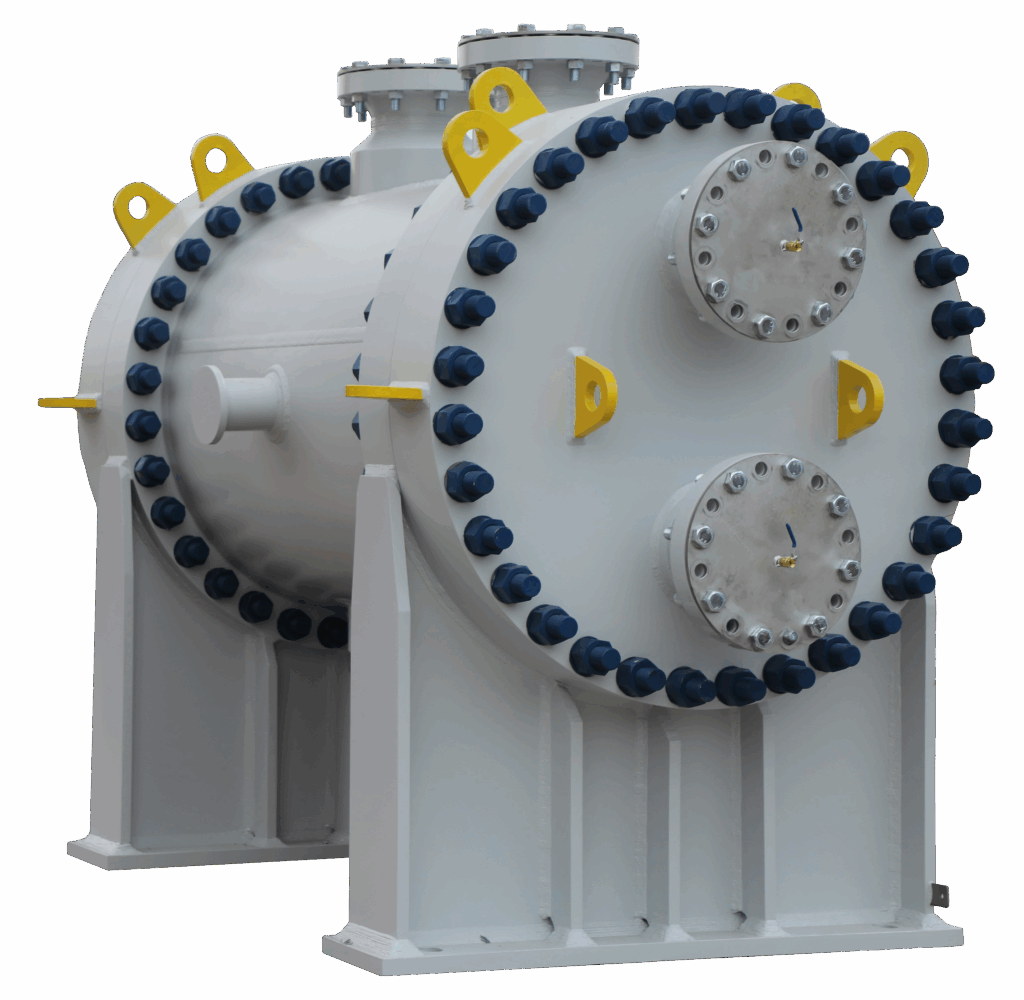

L’échangeurs de chaleur à plaques et calandre Type O offre une flexibilité accrue en permettant au paquet de plaques d’être retiré de leur enveloppe pour l’inspection ou le nettoyage mécanique. Ceci est rendu possible par la conception de la calandre à brides et à boulons. Le paquet de plaques permet un retrait et une remise en place rapides, minimisant ainsi les temps d’arrêt du processus.
Le noyau de la plaque soudée est rempli et fixé dans la coque circulaire, et il n’y a pas de joints d’étanchéité entre les plaques. Il peut être utilisé dans des environnements corrosifs, à haute température et à haute pression.

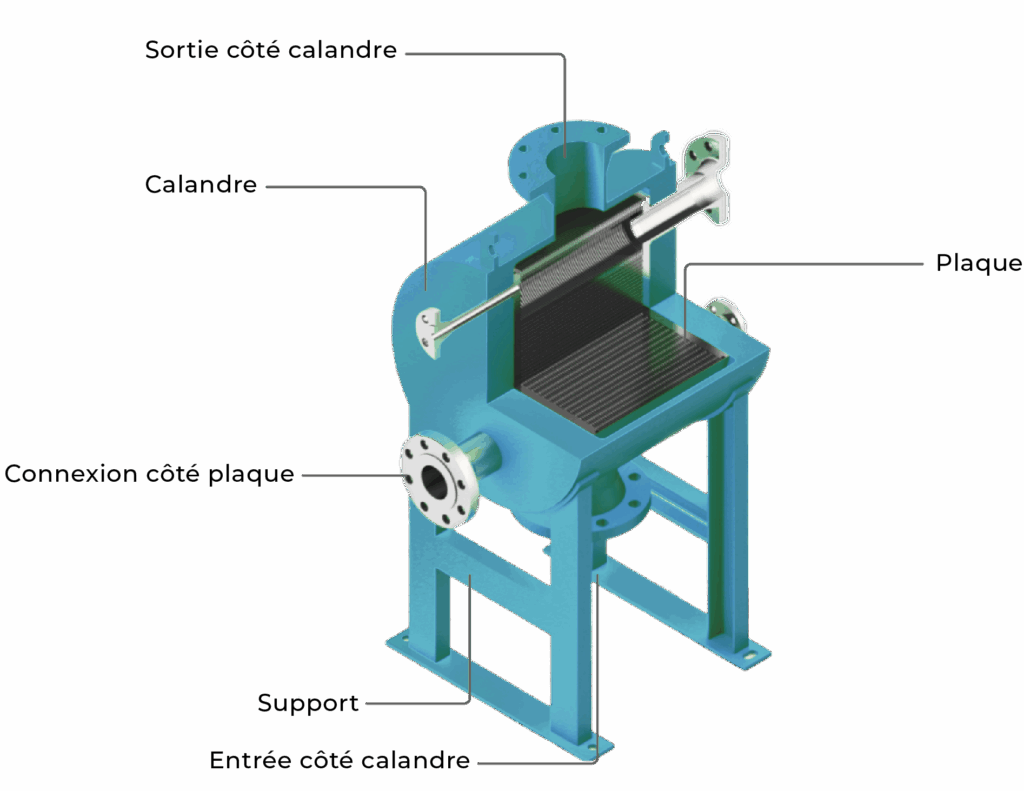

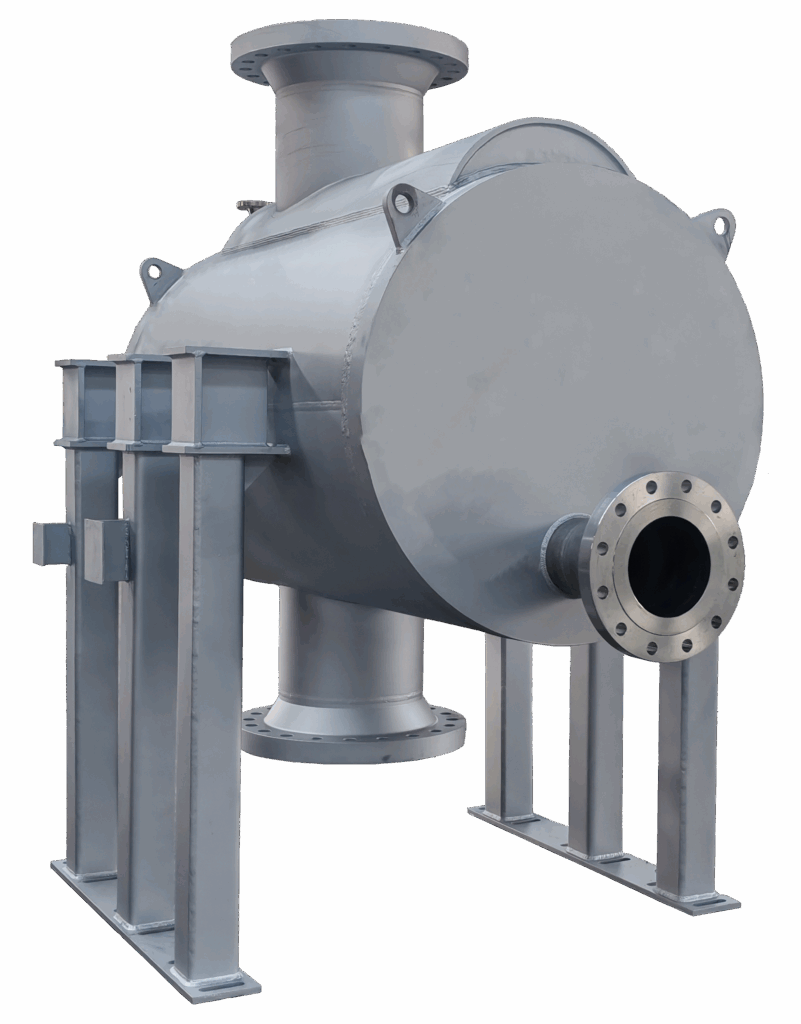

Le composant principal de l’échangeur de chaleur à plaques et calandre Type W est un paquet de plaques entièrement soudées enfermé dans une calandre robuste, ce qui élimine le besoin de joints d’étanchéité. Le paquet de plaques et l’enveloppe sont entièrement soudés, mais ils restent séparés, ce qui permet la dilatation et la contraction en réponse aux changements de température.
La conception circulaire des plaques assure une répartition uniforme des contraintes, améliorant ainsi la durabilité et les performances.

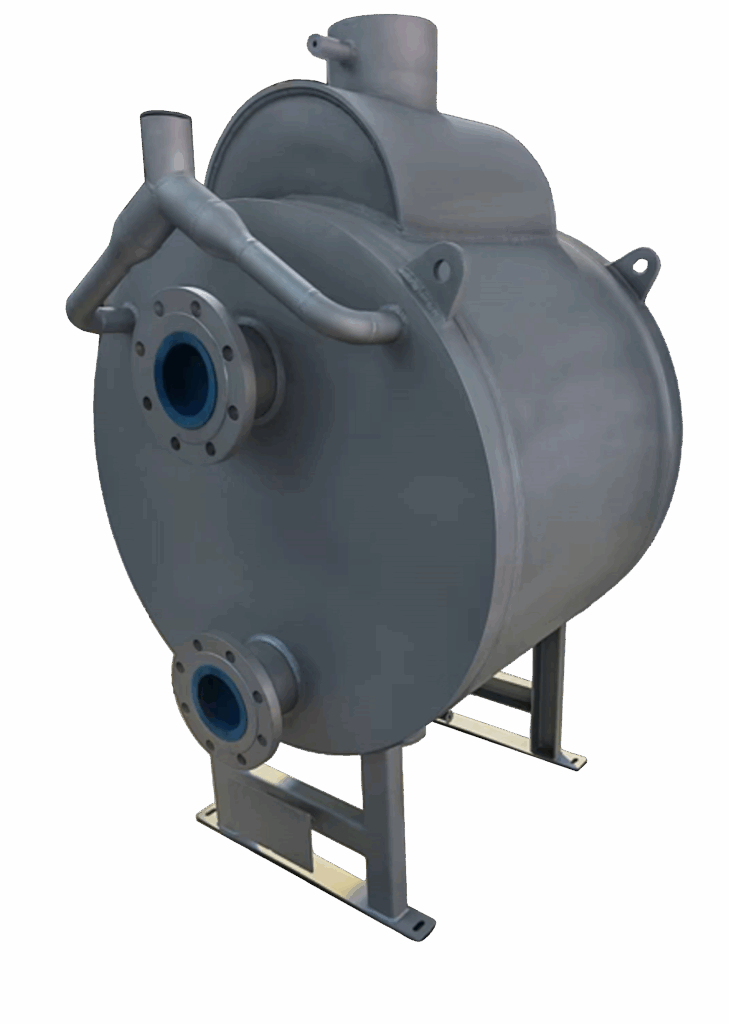

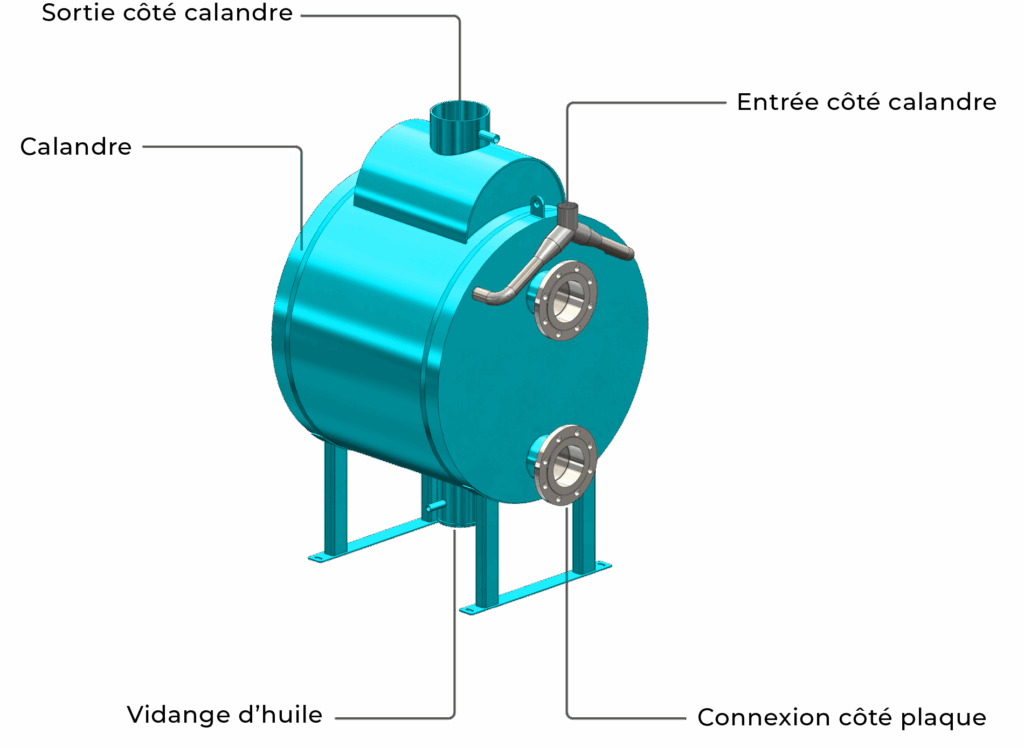

L’échangeur de chaleur à plaques et calandre Type K est un rebouilleur compact, entièrement soudé, à plaques et calandre, conçu pour une évaporation à haut rendement dans des applications exigeantes. Fonctionnant comme un évaporateur noyé, il maintient le réfrigérant dans un état immergé pour un transfert de chaleur optimal.
Idéal pour la réfrigération, les pompes à chaleur et les cycles ORC, il évapore des fluides comme l’ammoniac grâce à un flux chaud à contre-courant. Le collecteur intégré assure une séparation de phases efficace, tout en minimisant la taille de la calandre, l’épaisseur des parois et le volume de fluide, ce qui se traduit par une réduction des coûts d’exploitation.
Les échangeurs de chaleur à plaques et calandre entièrement ouvrables et soudés ont une structure compacte et nécessitent très peu d’espace pour l’installation et la maintenance.
La conception unique du modèle de plaque permet aux échangeurs de chaleur à plaques et calandre entièrement ouvrables et soudés de générer une efficacité de transfert de chaleur optimale et d’obtenir une différence de température finale très proche.
La calandre cylindrique est la forme optimale pour les réservoirs sous pression, avec une épaisseur de matériau et un poids réduits par rapport à d’autres structures, tout en garantissant une haute pression et une grande fiabilité.
Nos échangeurs de chaleur à plaques et calandre entièrement ouvrables et soudés présentent une construction soudée, garantissant fiabilité et entretien facile. Sans joints d’étanchéité, le risque de rupture ou de fuite est éliminé. De plus, ils offrent une excellente résistance à l’encrassement.
Matériaux des plaques
• SS304, 316L, 904L, 254SMO
• Alliage C-22, C-276
• Titane gr.1, gr.11
• Nickel 201
• Autres sur demande
Matériaux des calandres
• Q345R, 16MnDR, SA516 Gr.70
• CS+ 304/316L/254SMO/C-276
• SS304, 316L, 904L, 254SMO
• Autres sur demande
